什么是5G的CU-DU功能拆分?

发布时间:2021-05-06 13:00:08作者:通信百科阅读:0

4G RAN接入网的基本单元为eNB,它基于“单片”的简单架构,架构非常简单,通常只需定义较少的逻辑节点间的互通接口。而到了5G,为了灵活的硬件实施,支持可扩展的、经济高效的,以及支持多厂商连接的解决方案,3GPP研究了“ CU-DU拆分”功能,下面我们就简单看看它们的功能拆分。

集中式RAN架构具有处理所有基带处理的基带单元(BBU),并通过回程网络连接到核心网,并通过CPRI(公共公用无线接口)链路连接到多个远程无线头(RRH)。

在5G Cloud RAN架构中,BBU功能分为两个功能单元:一个集中式单元(CU)和一个分布式单元(DU) 。同时,4G的BBU功能也下沉到AAUk中。基于不同功能实体划分的不同,CU-DU功能拆分包括:低层拆分LLS和高层拆分HLS。

什么是5G的CU-DU功能拆分?

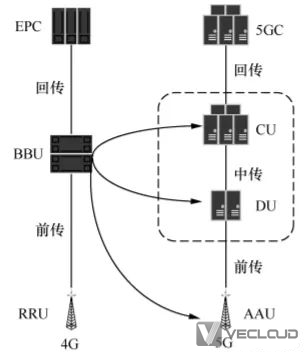

5G NR的CU_DU拆分图

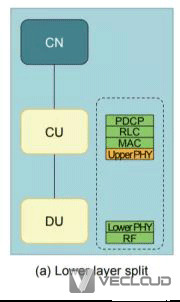

a)低层拆分(LLS: Lower-Layer Split)

MAC和PHY层之间或与PHY层本身一起进行功能拆分可以通过高级小区间协调(包括MAC调度程序)提高无线电性能。此处用于满足前传网络对延迟的高要求。

什么是5G的CU-DU功能拆分?

CU:LLS-CU中实现PHY以上的各层(如MAC、RLC、PDCP、SDAP和RRC)以及部分PHY的高层功能,并对一到多个DU进行控制和操作。

DU:LLS-DU中实现部分PHY的底层功能,并部分地被CU所控制。

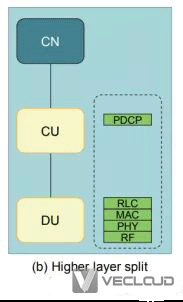

b)高层拆分 (HLS: Higer-Layer Split )

什么是5G的CU-DU功能拆分?

这里是分组数据融合协议(PDCP)层和无线链路控制(RLC)层之间的功能拆分,以及CU和DU之间的接口,该功能拆分作为F1接口。这使得能够在减少所需的前传传输带宽的同时享受C-RAN的聚合优势。

F1 接口支持 gNB-CU 和 gNB-DU 之间的信令交换和数据传输、分离无线网络层和传输网络层、交换用户终端相关信息或非用户终端相关信息。F1 接口的功能分为 F1-C(控制面)功能和 F1-U(用户面)功能,如下图所示。

什么是5G的CU-DU功能拆分?

以上就是什么是5G的CU-DU功能拆分?的介绍,Vecloud提供企业用户机房到IDC数据中心、企业私有云和公有云,以及企业多云直连的云专线业务,可以快速、有效的为客户提供高速、稳定的专有通道。如果您有相关的业务场景,欢迎咨询,我们有专业的技术团队可以为您提供更好的建议和方案。
