MPLS L3VPN是什么?
发布时间:2020-12-14 13:30:46作者:VeCLoud阅读:0
MPLS L3VPN是什么?MPLS L3VPN组网方案该怎么架构?MPLS L3VPN是三层VPN,是MPLS VPN的一种。MPLS VPN是一种基于MPLS技术的IP-VPN,根据PE(Provider Edge)设备是否参与VPN路由处理又细分为二层VPN和三层VPN,而MPLS L3VPN指的是三层VPN。
MPLS L3VPN是服务提供商VPN解决方案中一种基于PE的L3VPN技术,它使用BGP在服务提供商骨干网上发布VPN路由,使用MPLS在服务提供商骨干网上转发VPN报文。
MPLS L3VPN组网方式灵活、可扩展性好,并能够方便地支持MPLS QoS和MPLS TE,因此得到越来越多的应用。
MPLS L3VPN模型由三部分组成:CE、PE和P。
1、CE(Customer Edge)设备:用户网络边缘设备,有接口直接与SP(Service Provider,服务提供商)相连。CE可以是路由器或交换机,也可以是一台主机。CE“感知”不到VPN的存在,也不需要必须支持MPLS。
2、PE(Provider Edge)路由器:服务提供商边缘路由器,是服务提供商网络的边缘设备,与用户的CE直接相连。在MPLS网络中,对VPN的所有处理都发生在PE上。
3、P(Provider)路由器:服务提供商网络中的骨干路由器,不与CE直接相连。P设备只需要具备基本MPLS转发能力。

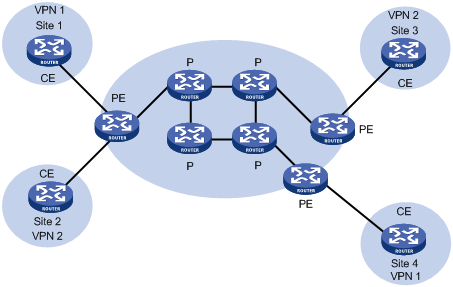

图 1是一个MPLS L3VPN组网方案的示意图。
图 1 MPLS L3VPN组网
CE和PE的划分主要是根据SP与用户的管理范围,CE和PE是两者管理范围的边界。
CE设备通常是一台路由器,当CE与直接相连的PE建立邻接关系后,CE把本站点的VPN路由发布给PE,并从PE学到远端VPN的路由。CE与PE之间使用BGP/IGP交换路由信息,也可以使用静态路由。
PE从CE学到CE本地的VPN路由信息后,通过BGP与其它PE交换VPN路由信息。PE路由器只维护与它直接相连的VPN的路由信息,不维护服务提供商网络中的所有VPN路由。
P路由器只维护到PE的路由,不需要了解任何VPN路由信息。
当在MPLS骨干网上传输VPN流量时,入口PE做为Ingress LSR(Label Switch Router,标签交换路由器),出口PE做为Egress LSR,P路由器则做为Transit LSR。
MPLS VPN的网络采用标签交换,一个标签对应一个用户数据流,非常易于用户间数据的隔离,利用区分服务体系可以轻易地解决困扰传统IP网络的QoS/CoS问题,MPLS自身提供流量工程的能力,可以最大限度地优化配置网络资源,自动快速修复网络故障,提供高可用性和高可靠性。
MPLS提供了电信、计算机、有线电视网络三网融合的基础,可以提供高质量的数据、语音和视频相融合的多业务传送、包交换的网络平台。
因此基于MPLS技术的MPLS VPN,在灵活性、扩展性、安全性各个方面是当前技术最先进的VPN。此外,MPLS VPN提供灵活的策略控制,可以满足不同用户的特殊要求,快速实现增值服务(VAS),在带宽价格比、性能价格比上,相比其他广域VPN也具有较大的优势。
