一、MPLS定义

多协议标签交换MPLS根据标签的数据包交换技术,L2和L3中间在转发过程中只需要依据报文中的标签转发而不用查询上层报头信息,数据包离开MPLS网络时,所有标签信息都是被剥离掉,路由器不再需要根据数据包IP信息进行路由表查表进行转发,只需关注报文的标签信息,MPLS其实便是一种隧道技术。

二、MPLS网络架构

MPLS根据标签进行转发,了解LSR LER:

1、标签交换路由器LSR((LabelSwitchingRouter):MPLS标签交换和报文转发的网络设备称之为标签交换路由器LSR,LSR组成的网络地区称之为MPLS域(MPLSDomain)。

2、边缘路由器LER(LabelEdgeRouter),坐落于MPLS域边沿、联接其他网络的LSR称之为边缘路由器LER(LabelEdgeRouter),地区內部的LSR称之为关键LSR(CoreLSR)。

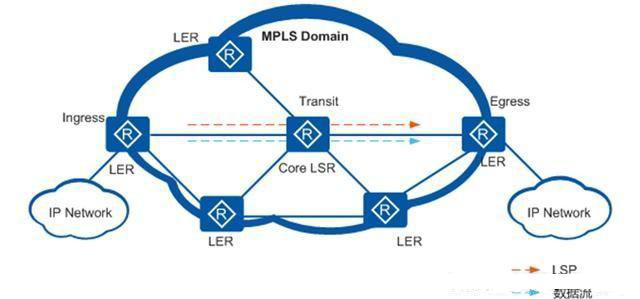

LSP:标签转发路径,MPLS报文历经的路径,能够把一条LSP了解为一个单边的隧道

五分钟内快速掌握MPLS基础介绍配置

1)、LSP的通道LER称之为入连接点(Ingress);坐落于LSP正中间的LSR称之为正中间连接点(Transit);LSP的出入口LER称之为出连接点(Egress)。一条LSP能够有0个、一个或好几个正中间连接点,但有且只有一个入连接点和一个出连接点。

2)、MPLS报文由Ingress寄往Egress,则Ingress是Transit的上下游连接点,Transit是Ingress的中下游连接点。Transit是Egress上下游连接点,Egress是Transit的中下游连接点。

Ingress---"Transit---"Egress

LSP分成静态和动态,静态LSP手工制作配置,动态LSP运作LDP协议为每条內部路由投射标签,再将标签信息通知所有邻居,产生LSP

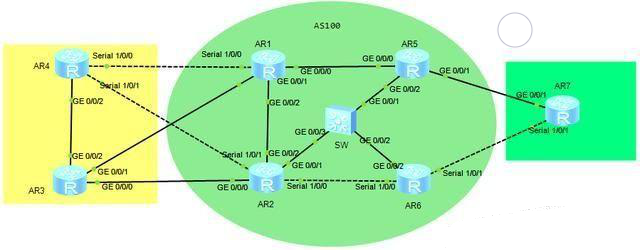

三、MPLS基础配置

五分钟内快速掌握MPLS基础介绍配置

1、进行基础IGPOSPF配置(有关OSPF技术在HCIP栏目有详尽的解读,能够在HCIP数通路由交换进行回望)

R1配置:

[Huawei]sysnameR1-PE

[R1-PE]ospfrouter-id1.1.1.1//配置OSPFRID

[R1-PE-ospf-1]area1//配置地区1

[R1-PE-ospf-1-area-0.0.0.1]intlo0//配置环回口详细地址

[R1-PE-LoopBack0]ipaddress11.1.1.132

[R1-PE-LoopBack0]ospfenablearea1//插口打开OSPF作用归属于地区1

[R1-PE-LoopBack0]intg0/0/0

[R1-PE-GigabitEthernet0/0/0]ipaddress10.1.15.124

[R1-PE-GigabitEthernet0/0/0]ospfenablearea1

[R1-PE-GigabitEthernet0/0/0]intg0/0/2

[R1-PE-GigabitEthernet0/0/2]ipaddress10.1.12.124

[R1-PE-GigabitEthernet0/0/2]ospfenablearea1

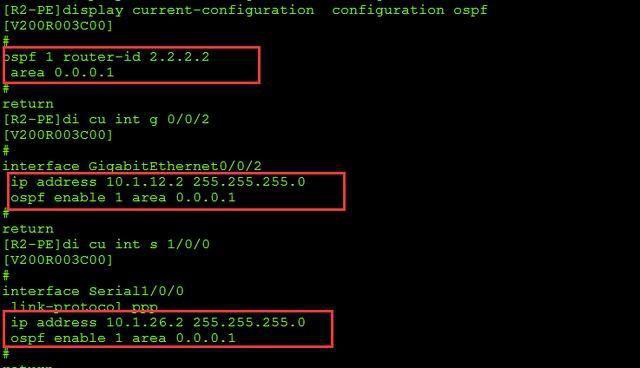

R2配置:

五分钟内快速掌握MPLS基础介绍配置

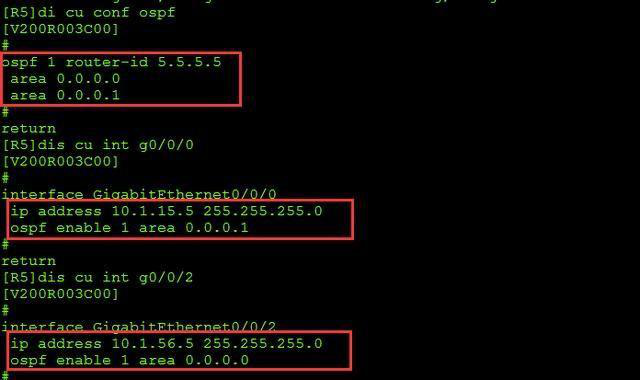

R5配置:

五分钟内快速掌握MPLS基础介绍配置

R6配置:

五分钟内快速掌握MPLS基础介绍配置

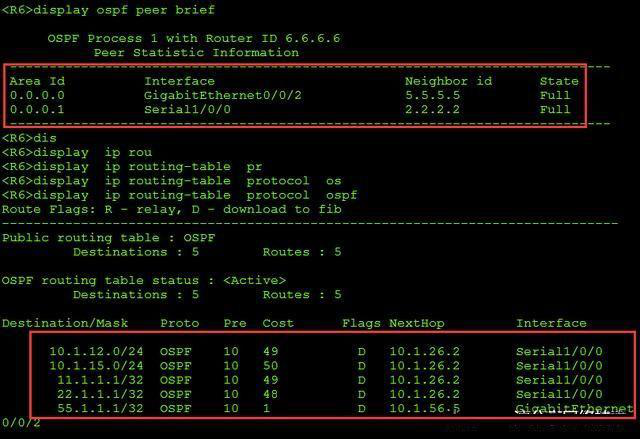

R6查询OSPF邻居关联及OSPF路由

五分钟内快速掌握MPLS基础介绍配置

2、之上IGP配置结束,下边进行MPLS配置

[R1-PE]mplslsr-id11.1.1.1//LSRID用于在网络中唯一标志一个LSR,务必先配置LSRID,强烈推荐应用环回口

[R2-PE]mplslsr-id22.1.1.1

[R5]mplslsr-id55.1.1.1

[R6]mplslsr-id66.1.1.1

3、全局性打开MPLS及LDP作用

[R1-PE]mpls//全局性打开MPLS作用

[R1-PE]mplsldp//全局性打开MPLSLDP作用

其他机器设备一样打开MPLS及LDP作用

[R2]mpls

[R2-mpls]mplsldp

[R5]mpls

[R5-mpls]mplsldp

[R6]mpls

[R6-mpls]mplsldp

4、插口打开MPLS及LDP作用

[R1-PE]intg0/0/0

[R1-PE-GigabitEthernet0/0/0]mpls//插口打开MPLS作用

[R1-PE-GigabitEthernet0/0/0]mplsldp//插口打开LDP作用

[R1-PE-GigabitEthernet0/0/0]intg0/0/2

[R1-PE-GigabitEthernet0/0/2]mpls

[R1-PE-GigabitEthernet0/0/2]mplsldp

[R2-PE-GigabitEthernet0/0/2]mpls

[R2-PE-GigabitEthernet0/0/2]mplsldp

[R2-PE-GigabitEthernet0/0/2]ints1/0/0

[R2-PE-Serial1/0/0]mpldp

[R5-GigabitEthernet0/0/2]mpls

[R5-GigabitEthernet0/0/2]mpldp

[R5-GigabitEthernet0/0/2]intg0/0/0

[R5-GigabitEthernet0/0/0]mpls

[R5-GigabitEthernet0/0/0]mplsldp

[R6-GigabitEthernet0/0/2]mpls

[R6-GigabitEthernet0/0/2]mplsldp

[R6-GigabitEthernet0/0/2]ints1/0/0

[R6-Serial1/0/0]mpls

[R6-Serial1/0/0]mpldp

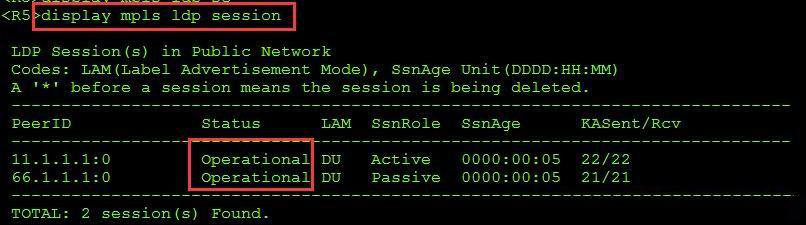

5、查询LDP对话(Operational意味着对话一切正常)

displaymplsldpsession//查询LDP对等体间对话信息

五分钟内快速掌握MPLS基础介绍配置

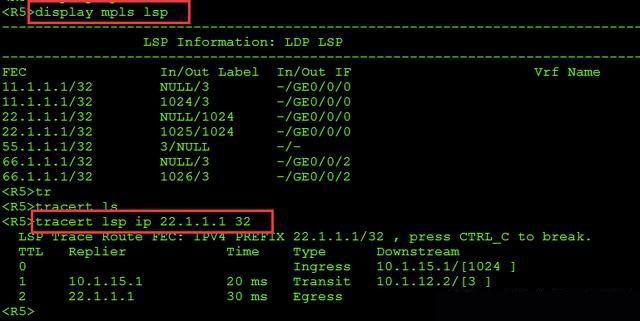

6、查询LSP信息

displaymplslsp//查询LSP信息

tracertlspip//LSP上从源端到到达站所历经的路径信息

五分钟内快速掌握MPLS基础介绍配置

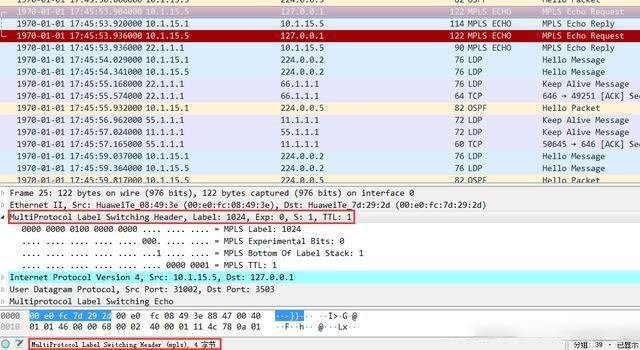

这时大家R1的G0/0/0插口抓包软件查询以太二层和IP层中间有4字节(32bit)的MPLS头顶部信息

五分钟内快速掌握MPLS基础介绍配置

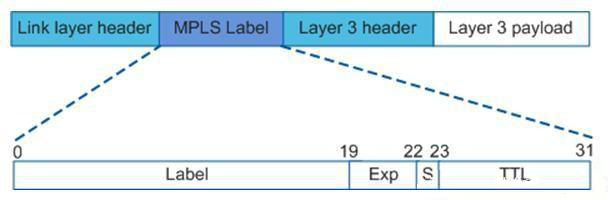

MPLS标签文件格式:

五分钟内快速掌握MPLS基础介绍配置

1)、Label:20bit,标签值域。

2)、Exp:3bit,用以拓展。如今一般 用作CoS(ClassofService),当机器设备堵塞时,优先选择推送优先高的报文。

3)、S:1bit,栈底标志,MPLS适用双层标签,数值1表明挨近IP层

4)、TTL:8bitIP报文中的TTL一样

以上就是五分钟内快速掌握MPLS基础介绍配置的介绍。
