mpls引入静态SR工作原理

发布时间:2021-11-17 16:41:13作者:田老师阅读:0

SR(SegmentRouting,段路由)采用源路径选择机制,提前在源节点封装路径所需段的SID(SegmentIdentifier,段标识),当报文通过SR节点时,该节点根据报文的SID转发报文。除了源节点,其他节点不需要维护路径状态。

有两种类型的SR段:

PrefixSegment:前缀类型的段落,根据目的IP地址前缀为网络节点分配SID,根据目的IP地址前缀建立转发项目。

AdjacencySegment:根据邻接节点的不同邻居分配SID。

基于MPLS的SR(SegmentRoutingwithMPLS,MPLS段路由)是指在MPLS网络中使用SR时,将标签转发为SID。将报文的路由转发为标签作为SID,报文所经过的路径称为SRLSP(基于段路由的SRLSP)。

MPLSTE隧道通常由一个或一组CRLSP组成,SRLSP是一种基于SR的特殊CRLSP。

mpls引入静态SR工作原理

MPLSTE隧道在头PLSTE模式PLSTE模式的Tunnel接口。当流量的出口接口为Tunnel接口时,流量将通过构成MPLSTE隧道的SRLSP转发。

基于MPLS的静态SR工作原理是:

Prefix方式:在设备上分别为其他节点的IP地址前缀手工指定标签,即在设备上,为其他设备的IP地址前缀指定标签和相应的出标签,下一跳。

Adjacency方式:为设备的每个邻接分别手工指定标签,即在设备上,静态地为每个邻接配置标签与下一跳的对应关系。

然后根据转发路径的需要,在隧道头节点上配置所有节点或链路对应的标签栈。

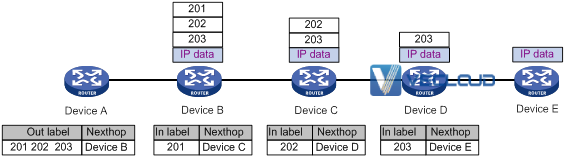

现在只支持通过静态Adjacency建立SRLSP,如图1-1所示,报文转发过程如下:

(1)头部节点DeviceA包装所有通过节点邻接路径的标签栈Outlabel(201,202,203)。

(2)中间节点DeviceB文后,根据入标签201查找邻接路径信息,判断该标签对应的下一跳是DeviceC。删除标签栈最外层标签(201)后,将DeviceC发送到下一个中间节点继续转发。

(3)报文到达尾节点DeviceE后,DeviceE收到IP报文,按IP转发即可。
